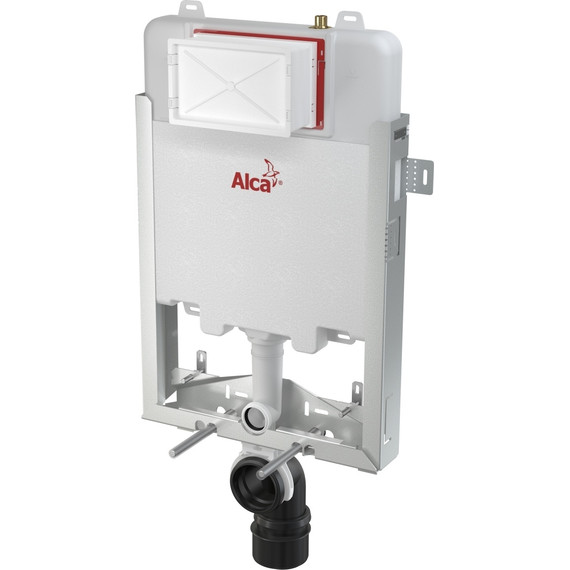

Инсталляция для подвесного унитаза Alcaplast AM1115/1000 Renovмodul

Область применения

• Для подвесных унитазов
• Для ограждающих конструкций внутри и вокруг, к несущей стене - «мокрый» монтаж
• Подходит для реконструкции

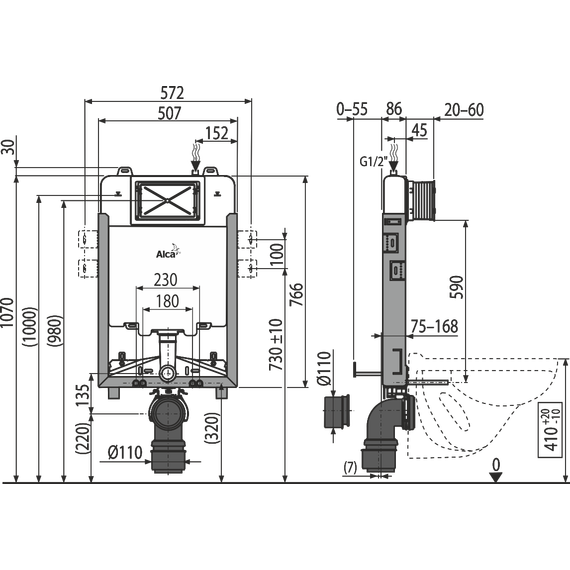

• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Технические параметры

• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий  - G1/2 "
• Рабочий диапазон давления воды - 0,05 – 0,8 MPa
• Рекомендуемый диапазон давления воды - 0,3 – 0,5 MPa
• Стандартные настройки большого смыва - 6 l
• Стандартные настройки малого смыва - 3 l
• Гигиенический резерв - 3 l
• Объем воды в бачке - 9 l
• Несущая способность - 400 kg

Свойства

• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Техническое решение позволяет произвести монтаж на неровную поверхность без необходимости выравнивания задней стены в диапазоне до 50 мм
• Оцинкованная несущая конструкция с четырьмя откидными кронштейнами для легкого монтажа
• Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Совместима со всеми кнопками управления Alcaplast
• Возможность сервиса без использования инструментов
• Подвод воды сзади/сверху посередине
• Съемный элемент полистирольной изоляции для легкого доступа во время установки
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная высота 1070 мм
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Монтажная глубина 86 мм, со стоковым коленом 125 мм
• Материал несущей конструкции: оцинкованный металл

Комплектация:

• Бачок с впускным и выпускным механизмом
• Оцинкованная консоль несущей конструкции
• Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
• Толкатели механизма 2 шт.
• Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Стоковое колено из полипропилена HT90/110
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается
